Di sinilah seorang teknisi diuji. Apakah kita akan menyerah dan membiarkan perangkat itu menjadi rongsokan? Tentu tidak. Di sinilah seni mencari “persamaan” atau komponen pengganti (equivalent) berperan. Ini bukan sekadar ilmu, tapi juga seni yang membedakan teknisi berpengalaman dengan pemula. Kemampuan ini adalah salah satu skill paling berharga di dunia servis elektronik.
Dalam artikel ini, saya tidak akan memberi Anda teori yang kaku dan membosankan. Saya akan ajak Anda masuk ke ‘dapur’ berpikir seorang teknisi. Kita akan bedah tuntas cara memilih transistor persamaan yang tepat, langkah demi langkah, dengan bahasa yang lugas dan langsung ke intinya. Anggap saja kita sedang ngobrol di meja servis. Siapkan kopi Anda, mari kita mulai!
Pahami Dulu ‘Kepribadian’ Dasar Transistor
Sebelum kita bisa mencari pengganti, kita harus kenal dulu dengan ‘calon’ yang akan kita gantikan. Tidak perlu sampai hafal rumus-rumus rumit, cukup pahami tiga hal fundamental ini.
NPN vs. PNP: Jangan Sampai Tertukar!
Ini adalah aturan nomor satu yang tidak bisa ditawar. Transistor bipolar (BJT) punya dua ‘jenis kelamin’: NPN dan PNP. Analogi sederhananya, bayangkan NPN sebagai keran air yang terbuka jika Anda mendorong gagangnya (memberi tegangan positif ke basis), sedangkan PNP adalah keran yang terbuka jika Anda menarik gagangnya (memberi tegangan negatif ke basis). Memasang PNP di tempat NPN (atau sebaliknya) hampir pasti akan merusak transistor baru tersebut dan berpotensi merusak komponen lain di sekitarnya.

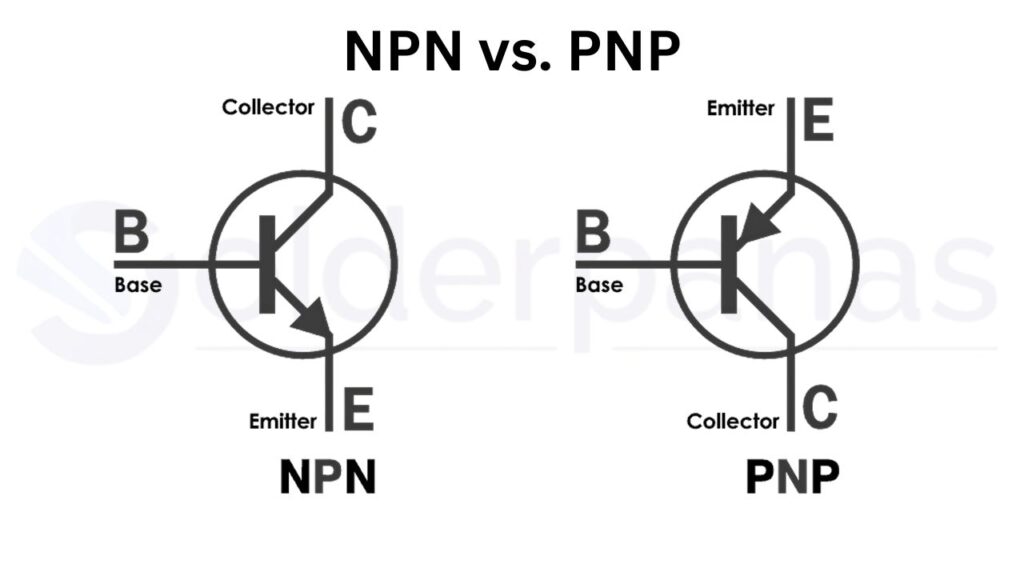

Cara termudah membedakannya adalah dari simbol skematik: panah pada kaki emitor NPN menunjuk ‘keluar’, sedangkan pada PNP menunjuk ‘masuk’.[1]
Tiga Kaki Ajaib: Emitor, Basis, Kolektor
Setiap transistor BJT punya tiga kaki: Basis (B), Kolektor (C), dan Emitor (E).[1] Pikirkan seperti ini: Basis adalah ‘pedal gas’. Arus kecil yang kita ‘injak’ di basis akan mengontrol aliran arus yang jauh lebih besar dari Kolektor ke Emitor (pada NPN) atau dari Emitor ke Kolektor (pada PNP). Memahami fungsi dasar ini membantu kita mengerti kenapa parameter seperti penguatan arus menjadi penting.
Silikon vs. Germanium: Material yang Menentukan
Hampir semua transistor modern terbuat dari Silikon (Si). Namun, jika Anda memperbaiki perangkat sangat tua (era 60-70an), Anda mungkin bertemu transistor Germanium (Ge). Perbedaan utamanya ada pada ‘tegangan nyala’ atau forward bias. Transistor Silikon butuh sekitar 0.6-0.7 Volt di basisnya untuk mulai aktif, sedangkan Germanium hanya butuh 0.2-0.3 Volt.[2] Mengganti Germanium dengan Silikon tanpa modifikasi rangkaian bisa membuat transistor tidak bekerja optimal karena titik biasnya berubah.
Cara Membaca Datasheet Transistor
Jika mencari persamaan transistor adalah sebuah pertempuran, maka datasheet adalah peta dan senjata Anda. Anggap saja datasheet itu seperti KTP-nya transistor. Awalnya mungkin terlihat mengintimidasi dengan segala macam kode dan grafik, tapi sebenarnya kita hanya perlu fokus pada beberapa parameter kunci.[3, 2] Mari kita bedah bagian-bagian terpentingnya.
Absolute Maximum Ratings: Batasan yang Tak Boleh Dilanggar
Bagian ini seperti rambu lalu lintas yang memberi tahu batas kecepatan maksimal atau beban maksimal sebuah jembatan. Melanggarnya, bahkan hanya sesaat, bisa berakibat fatal dan merusak komponen secara permanen.
Catatan Teknisi: Aturan emasnya adalah: pilih transistor dengan Absolute Maximum Ratings yang SAMA atau LEBIH TINGGI dari aslinya.[1]
$V_{CEO}$(Collector-Emitter Voltage, Base Open): Ini adalah tegangan maksimal yang bisa ditahan antara Kolektor dan Emitor saat basis tidak terhubung. Ini parameter tegangan paling penting. Jika transistor asli punya$V_{CEO}$60V, carilah pengganti dengan$V_{CEO}$60V atau lebih (misalnya 80V atau 100V).[1]$I_C$(Continuous Collector Current): Arus maksimal yang bisa dialirkan secara terus-menerus melalui Kolektor. Jika transistor asli punya$I_C$1A, carilah pengganti dengan$I_C$minimal 1A.[1]$P_{tot}$(Total Power Dissipation): Ini adalah jumlah panas maksimal yang bisa ditangani transistor sebelum meleleh. Nilainya sangat bergantung pada suhu dan apakah transistor dipasang pada pendingin (heatsink).[4] Mengabaikan parameter ini adalah kesalahan umum yang sering membuat transistor pengganti cepat rusak, terutama di power amplifier.
Karakteristik Listrik: Jantung Performa Transistor
Jika Maximum Ratings adalah tentang ‘kekuatan’, maka bagian ini adalah tentang ‘kepribadian’ dan ‘kemampuan’ transistor. Di sinilah kita mencoba mencari yang paling mirip.
$h_{FE}$(DC Current Gain / Beta): Ini adalah rasio penguatan. Misalnya, jika$h_{FE}$adalah 100, maka arus basis 1mA bisa mengontrol arus kolektor sebesar 100mA.[5] Nilai ini biasanya diberikan dalam bentuk rentang (misalnya 70-200) dan sering dikelompokkan (misalnya Y, GR, BL).[5, 6] Carilah pengganti dengan rentang$h_{FE}$yang tumpang tindih atau setidaknya berdekatan dengan aslinya.[2]$f_T$(Transition Frequency): Ini menunjukkan kecepatan kerja transistor, atau frekuensi di mana penguatannya turun menjadi 1.[7] Untuk rangkaian audio atau DC, ini tidak terlalu kritis. Tapi untuk rangkaian frekuensi tinggi (RF), ini sangat penting. Aturan praktisnya, pilih pengganti dengan$f_T$yang mirip atau sedikit lebih tinggi. Jangan memilih yang$f_T$-nya terlalu jauh lebih tinggi, karena bisa berisiko menyebabkan osilasi (getaran liar) pada beberapa desain rangkaian.[2]$V_{CE(sat)}$(Collector-Emitter Saturation Voltage): Tegangan ‘sisa’ antara kolektor dan emitor saat transistor dihidupkan penuh (saturasi). Semakin kecil nilainya, semakin efisien transistor tersebut sebagai saklar karena lebih sedikit daya yang terbuang jadi panas.[8, 9] Ini sangat penting untuk aplikasi switching atau power supply.
Kemasan Fisik (Package) dan Pinout: Biar Nggak Salah Pasang
Karakteristik listrik boleh cocok, tapi kalau bentuk fisiknya berbeda, pemasangannya bisa jadi mimpi buruk. Perhatikan tipe kemasannya (misalnya TO-92, TO-220, atau TO-247).[2] Yang lebih penting lagi adalah Pinout atau urutan kaki (E, B, C). Jangan pernah berasumsi urutannya sama! Selalu cek di datasheet. Salah pasang kaki bisa langsung merusak transistor saat pertama kali diberi tegangan.
Untuk memastikan, Anda bisa menggunakan alat tes transistor atau multimeter.
Studi Kasus Praktis: Mencari Pengganti Transistor 2SD1047
Contoh Kasus:
Mari kita terapkan ilmunya. Misalkan kita sedang memperbaiki power amplifier lawas dan menemukan transistor power 2SD1047 yang rusak. Stok kita habis dan di toko terdekat juga tidak ada. Apa yang kita lakukan?
- Buka Datasheet
2SD1047: Langkah pertama, kita cari KTP-nya di internet. Dari datasheet Sanyo atau STMicroelectronics, kita dapatkan data kunci [10, 11, 12]:- Tipe:
NPN Silicon $V_{CEO}$: 140 V$I_C$: 12 A$P_{tot}$: 100 W$h_{FE}$: 60 – 200$f_T$: 20 MHz- Package:
TO-3P
- Tipe:
- Cari Calon Pengganti: Kita ingat-ingat atau cari di laci komponen, transistor power NPN apa yang kita punya. Misalkan kita menemukan
TIP3055. Apakah cocok? Mari kita bandingkan. - Bandingkan Datasheet
TIP3055: Kita buka datasheet TIP3055.[13, 14, 15, 16, 17]- Tipe:
NPN Silicon(✅ Cocok) $V_{CEO}$:60 V(❌ Tidak Cocok! Jauh di bawah 140V. Ini sangat berbahaya, transistor bisa langsung jebol jika tegangan rangkaian di atas 60V).
- Tipe:
- Kesimpulan Awal:
TIP3055bukan pengganti yang aman untuk2SD1047dalam aplikasi ini karena rating tegangannya terlalu rendah. - Mencari Calon Lain: Kita cari lagi. Mungkin kita punya
2SC5200? Mari kita cek datasheet-nya.- Tipe:
NPN Silicon(✅ Cocok) $V_{CEO}$: 230 V (✅ Aman, lebih tinggi dari 140V)$I_C$: 15 A (✅ Aman, lebih tinggi dari 12A)$P_{tot}$: 150 W (✅ Aman, lebih tinggi dari 100W)$h_{FE}$: 55 – 160 (✅ Cukup mirip, rentangnya tumpang tindih)$f_T$: 30 MHz (✅ Cukup mirip, sedikit lebih tinggi tapi masih wajar)- Package:
TO-264(miripTO-3P, kemungkinan besar bisa dipasang di heatsink yang sama)
- Tipe:
- Kesimpulan Akhir:
2SC5200adalah kandidat pengganti yang sangat baik dan aman untuk2SD1047. Jangan lupa untuk mengganti pasangannya juga (2SA1943sebagai pengganti2SB817) agar tetap komplementer.[18, 19]
5 Langkah Pasti Memilih Transistor Persamaan
Baik, setelah memahami teorinya, mari kita rangkum menjadi sebuah checklist yang bisa Anda gunakan di meja kerja.
- Identifikasi Polaritas dan Material: Ini langkah pertama dan paling fundamental. Apakah transistor asli itu
NPNatauPNP?SilikonatauGermanium? Jawaban ini akan menyaring 90% pilihan yang salah.[2, 1] - Pastikan Rating Kekuatan Aman (Tegangan, Arus, Daya): Buka datasheet transistor asli dan calon pengganti. Bandingkan
$V_{CEO}$,$I_C$, dan$P_{tot}$. Pastikan nilai pada calon pengganti sama atau lebih besar.[1] Ini adalah jaring pengaman Anda. - Bandingkan Performa Kunci (
$h_{FE}$dan$f_T$): Cari calon pengganti yang memiliki rentang$h_{FE}$paling mirip. Untuk$f_T$, cari yang nilainya juga berdekatan, terutama untuk aplikasi audio atau RF.[2] - Cocokkan Bentuk Fisik dan Pinout: Apakah tipe kemasannya sama atau setidaknya bisa dipasang di PCB dengan mudah? Yang terpenting, pastikan urutan kaki E, B, C-nya sama persis atau Anda tahu cara menyesuaikannya.[2]
- Pertimbangkan Aplikasinya: Apakah transistor ini bekerja di rangkaian audio yang butuh noise rendah? Atau sebagai saklar cepat? Datasheet sering menyebutkan “intended application” (misalnya “Audio Frequency Amplifier” atau “High-Speed Switching”). Mencocokkan ini akan memberikan hasil terbaik.[2] Contohnya, jika Anda mencari persamaan untuk transistor power amplifier seperti TIP3055, carilah pengganti yang juga dirancang untuk aplikasi power amplifier.
Menguasai cara mencari transistor persamaan adalah sebuah perjalanan. Anda akan semakin mahir seiring dengan pengalaman. Jangan takut untuk bereksperimen (tentu dengan hati-hati) dan selalu jadikan datasheet sebagai sahabat terbaik Anda. Dengan pendekatan yang metodis, Anda tidak hanya akan berhasil memperbaiki perangkat, tetapi juga memperdalam pemahaman Anda tentang dunia elektronika yang menakjubkan ini. Selamat mencoba!
Frequently Asked Questions (FAQ)
Apakah saya bisa menggunakan transistor dengan hFE yang jauh lebih tinggi?
Umumnya bisa, dan sering kali tidak masalah, terutama pada rangkaian switching. Namun, pada beberapa rangkaian analog atau audio yang sensitif, hFE yang terlalu tinggi bisa sedikit mengubah titik bias rangkaian atau bahkan memicu osilasi (getaran liar). Aturan terbaiknya adalah mencari pengganti dengan rentang hFE yang tumpang tindih atau setidaknya mendekati transistor asli.
Bagaimana jika saya tidak bisa menemukan datasheet transistor yang asli?
Ini adalah tantangan klasik di mana Anda harus menjadi ‘detektif elektronik’. Perhatikan rangkaian tempat transistor itu bekerja. Apakah itu power supply, audio, atau frekuensi tinggi? Ini memberi petunjuk tentang jenisnya. Ukur tegangan kerja di sekitarnya untuk memperkirakan VCEO minimal yang dibutuhkan. Lihat juga bentuk fisiknya untuk menebak tipe kemasan dan disipasi dayanya. Ini memang lebih sulit, tapi bukan tidak mungkin untuk menemukan pengganti yang cocok.[20, 21]
Apa itu transistor komplementer (complementary)?
Transistor komplementer adalah pasangan transistor NPN dan PNP yang memiliki karakteristik listrik yang sangat mirip atau ‘bercermin’.[19] Contoh paling populer adalah pasangan TIP3055 (NPN) dan TIP2955 (PNP). Pasangan ini sangat penting dalam rangkaian power amplifier kelas AB (push-pull), di mana satu transistor menangani paruh positif sinyal dan yang lainnya menangani paruh negatif. Menggunakan pasangan yang serasi sangat penting untuk menghasilkan suara yang jernih dan minim distorsi.[18]
Apakah semua transistor dengan nomor seri yang sama memiliki pinout yang sama?
Sebagian besar iya, tetapi jangan pernah berasumsi 100%. Terkadang, produsen yang berbeda bisa memiliki variasi kecil, meskipun ini jarang terjadi pada komponen umum. Aturan emasnya adalah: setiap kali Anda menggunakan komponen baru, bahkan dengan nomor seri yang sama, luangkan waktu 10 detik untuk memeriksa pinout-nya di datasheet. Kebiasaan ini bisa menyelamatkan Anda dari kerusakan komponen dan sakit kepala.
Apa yang terjadi jika saya menggunakan transistor dengan rating daya (Ptot) lebih rendah?
Ini sangat berisiko. Rating disipasi daya (Ptot) menunjukkan seberapa banyak panas yang bisa ditangani oleh transistor sebelum rusak.[4, 22, 23] Jika Anda menggunakan pengganti dengan Ptot yang lebih rendah, transistor tersebut kemungkinan besar akan mengalami overheat (panas berlebih) dan akhirnya terbakar, terutama dalam aplikasi yang menuntut daya tinggi seperti power amplifier.
