Persamaan Transistor D882 dan Data Site

Dalam dunia elektronik, transistor D882 memegang peranan penting dalam berbagai proyek, dari amplifikasi sinyal hingga pengendalian daya. Namun, menemukan pengganti yang tepat untuk komponen ini bisa menjadi tantangan. Artikel ini akan menjadi panduan Anda untuk memahami, memilih, dan menerapkan persamaan transistor D882 yang paling cocok untuk kebutuhan Anda.

Mengenal Transistor D882

Transistor D882, dengan karakteristiknya sebagai komponen semikonduktor NPN, memainkan peran kunci dalam dunia elektronik. Keunikan transistor ini terletak pada kemampuannya yang luar biasa dalam mengendalikan arus listrik, membuatnya menjadi pilihan utama bagi insinyur dan penghobi elektronik di seluruh dunia. Dengan arus kolektor maksimal mencapai 3A, transistor D882 menawarkan kinerja yang efisien dan handal untuk berbagai aplikasi elektronik, mulai dari penguat sinyal hingga pengendali daya.

Salah satu aspek yang membuat transistor D882 begitu dihargai adalah fleksibilitasnya. Dapat digunakan dalam rangkaian dengan kinerja tinggi, transistor ini mampu mendorong banyak jenis komponen elektronik, termasuk relay, LED, dan dinamo, dengan konduksi minimum 0,3A. Ini menjadikannya solusi yang ideal untuk proyek yang membutuhkan kombinasi antara keandalan dan kompaknya ukuran.

Namun, bukan hanya kemampuannya yang membuat D882 menonjol. Desainnya yang efisien memungkinkan untuk integrasi yang mudah dalam berbagai desain PCB (Printed Circuit Board), meminimalkan kebutuhan ruang tanpa mengorbankan performa. Ini adalah faktor penting dalam proyek elektronik modern, di mana efisiensi ruang sering kali sama pentingnya dengan efisiensi operasional.

Transistor D882, juga dikenal sebagai 2SD882, merupakan komponen semikonduktor NPN yang menjadi tulang punggung banyak proyek elektronik, baik itu untuk keperluan pendidikan, komersial, maupun hobi. Dikemas dalam paket TO-126, transistor ini dikenal dengan kinerja tingginya yang membuatnya ideal untuk berbagai aplikasi.

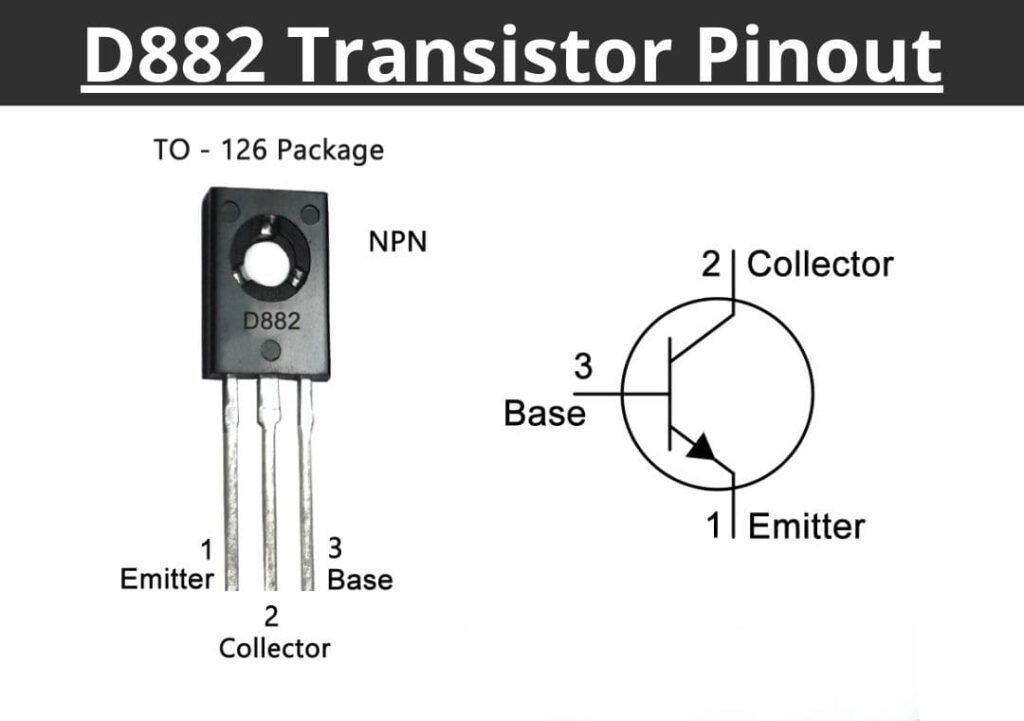

Pinout Transistor D882

• Emitor: Berfungsi untuk mengumpulkan arus dari basis, memainkan peran penting dalam sirkuit output.
• Kolektor: Menyuplai arus ke beban, menjadi titik koneksi utama untuk output rangkaian.
• Basis: Mengendalikan arus antara emitor dan kolektor, berperan sebagai ‘gerbang’ untuk operasi transistor.

Fitur Utama Transistor D882

• Jenis Paket: TO-126, desain yang efisien dan mudah diintegrasikan dalam berbagai PCB.
• Jenis Transistor: NPN, memungkinkan penggunaan dalam aplikasi switching dan amplifikasi.
• Penguat Arus DC (hFE): Berkisar antara 60 – 400, menawarkan fleksibilitas dalam desain rangkaian.
• Tegangan Dasar Kolektor Maksimal (V CB): 40V, memastikan operasi yang aman dalam aplikasi tegangan tinggi.
• Frekuensi Transisi Maks (fT): 90 MHz, cocok untuk aplikasi frekuensi tinggi.
• Tegangan Basis Emitor Maks (VEBO): 5V, menunjukkan batas tegangan antara basis dan emitor.
• Tegangan Kolektor Emitor Maksimal (V CE): 30V, menetapkan batas operasi tegangan untuk kolektor dan emitor.
• Maksimal Kolektor Saat Ini (I C): 3A, memungkinkan transistor untuk menangani beban yang cukup berat.
• Penyimpanan Maks & Suhu Pengoperasian: -55 hingga +150 Celcius, menawarkan ketahanan terhadap berbagai kondisi lingkungan.
• Pembuangan Kolektor Maks (Pc): 10 Watt, menunjukkan kapasitas maksimal pembuangan panas.

Mengapa Mencari Persamaan Transistor D882?

Meskipun transistor D882 memiliki banyak keunggulan, ketersediaannya di pasaran bisa menjadi permasalahan tersendiri. Faktor-faktor seperti produksi terbatas, permintaan tinggi, atau diskontinuasi produk dapat membuat komponen ini sulit ditemukan. Situasi ini mendorong kebutuhan untuk mencari pengganti yang sesuai, yang tidak selalu mudah mengingat spesifikasi teknis yang harus dipenuhi.

Mencari persamaan transistor D882 bukan hanya tentang menemukan komponen dengan karakteristik listrik yang serupa. Ini juga tentang memastikan bahwa pengganti dapat bekerja harmonis dalam rangkaian yang ada tanpa memerlukan modifikasi ekstensif. Persamaan yang tepat dapat memastikan kelancaran proyek Anda berlanjut tanpa hambatan, sementara pilihan yang salah dapat menyebabkan masalah kinerja atau bahkan kerusakan komponen.

Lebih jauh lagi, menggunakan persamaan yang tepat untuk transistor D882 dapat membantu dalam mengoptimalkan biaya proyek. Dengan memilih pengganti yang tidak hanya memenuhi tetapi mungkin juga melampaui spesifikasi asli, Anda dapat meningkatkan efisiensi dan keandalan proyek Anda tanpa perlu investasi yang signifikan dalam komponen yang sulit ditemukan atau mahal.

Dalam mencari pengganti, penting untuk mempertimbangkan tidak hanya spesifikasi teknis tetapi juga faktor-faktor seperti ketersediaan jangka panjang, dukungan dari pabrikan, dan kompatibilitas dengan komponen lain dalam rangkaian Anda. Dengan pendekatan yang tepat, menemukan persamaan transistor D882 dapat menjadi langkah strategis yang memastikan kesuksesan dan keberlanjutan proyek elektronik Anda.

Daftar Persamaan sebagai Pengganti Transistor D882

Berikut adalah beberapa transistor yang dapat dijadikan pengganti D882, lengkap dengan karakteristik utamanya:

• BD189
• MJE802
• TIP122L
• BD185
• BD131
• BD187
• BD349
• MJE182
• 2SD1693
• 2SC4342
• 2SD1018
• 2SD1712

Pastikan untuk memeriksa datasheet masing-masing pengganti untuk memastikan kompatibilitas dengan aplikasi Anda.

Memilih Persamaan Transistor D882 yang Tepat

Memilih pengganti yang tepat untuk transistor D882 memerlukan pertimbangan yang cermat terhadap beberapa faktor kunci:

• Kemampuan Arus: Memastikan bahwa arus maksimal dari transistor pengganti setidaknya sama atau lebih tinggi dari D882 adalah krusial. Ini menjamin bahwa pengganti dapat menangani beban yang sama tanpa risiko kegagalan.
• Tegangan Maksimum: Tegangan kerja maksimum dari pengganti harus sesuai atau lebih tinggi dari yang dibutuhkan oleh rangkaian Anda. Ini memastikan bahwa transistor dapat beroperasi dengan aman di bawah kondisi tegangan puncak tanpa terjadi kerusakan.
• Frekuensi Kerja: Dalam aplikasi yang memerlukan respons frekuensi tinggi, memilih pengganti dengan frekuensi transisi yang setara atau lebih tinggi dari D882 memastikan bahwa rangkaian dapat beroperasi efisien tanpa degradasi performa.

Memeriksa datasheet masing-masing pengganti adalah langkah penting untuk memastikan bahwa semua spesifikasi teknis sesuai dengan kebutuhan aplikasi Anda. Dengan memilih pengganti yang tepat, Anda dapat memastikan kelancaran dan keberhasilan proyek elektronik Anda, bahkan ketika menghadapi tantangan ketersediaan komponen seperti transistor D882.

Fungsi Transistor D882

Transistor D882, yang merupakan komponen semikonduktor NPN, memainkan berbagai peran penting dalam rangkaian elektronik berkat fleksibilitas dan kemampuan teknisnya. Fungsi utama dari transistor ini mencakup, tetapi tidak terbatas pada, penggunaan dalam aplikasi switching, amplifikasi, dan sebagai komponen dalam rangkaian pengatur daya. Berikut adalah penjelasan lebih rinci tentang masing-masing fungsi ini:

1. Switching

Dalam aplikasi switching, transistor D882 digunakan untuk mengontrol aliran arus listrik dalam sebuah rangkaian. Ini dapat berfungsi sebagai saklar yang menghidupkan atau mematikan aliran arus berdasarkan sinyal input yang diterima pada terminal basisnya. Kemampuan untuk mengendalikan arus yang relatif besar (dengan arus kolektor maksimal hingga 3A) membuatnya ideal untuk aplikasi switching daya tinggi, seperti mengontrol lampu, motor, atau perangkat elektronik lainnya.

2. Amplifikasi

Transistor D882 juga sering digunakan dalam aplikasi amplifikasi, di mana ia memperkuat sinyal listrik yang lemah menjadi lebih kuat. Ini sangat berguna dalam perangkat audio, seperti penguat suara, di mana sinyal audio yang lemah dari sumber suara (misalnya, pemutar musik) perlu diperkuat sebelum dikirim ke speaker. Dengan karakteristik penguatan yang baik, D882 dapat meningkatkan amplitudo sinyal tanpa mengorbankan kualitas suara secara signifikan.

3. Rangkaian Pengatur Daya

Dalam konteks pengaturan daya, transistor D882 dapat digunakan dalam desain rangkaian catu daya, seperti regulator tegangan atau konverter DC-DC. Dalam aplikasi ini, transistor berfungsi untuk mengatur tegangan output ke level yang stabil dan sesuai dengan kebutuhan rangkaian downstream, terlepas dari fluktuasi tegangan input atau beban rangkaian. Ini memastikan bahwa perangkat elektronik menerima pasokan daya yang konsisten dan aman.

4. Pengendali Motor

Transistor D882 juga dapat diaplikasikan dalam rangkaian pengendali motor untuk mengatur kecepatan, arah, dan operasi motor listrik. Dengan mengatur jumlah arus yang disuplai ke motor, transistor memungkinkan kontrol yang presisi atas performa motor, yang penting dalam aplikasi yang memerlukan penyesuaian kecepatan atau posisi yang akurat, seperti dalam robotika atau sistem otomasi industri.

5. Proteksi Rangkaian

Selain itu, D882 dapat digunakan dalam rangkaian proteksi untuk melindungi komponen elektronik dari kondisi overcurrent atau short circuit. Dengan membatasi arus melalui rangkaian ke level yang aman, transistor membantu mencegah kerusakan pada komponen sensitif dan memperpanjang umur rangkaian elektronik.

Kesimpulannya, transistor D882 adalah komponen yang sangat serbaguna dengan berbagai aplikasi praktis dalam elektronik. Kemampuannya untuk mengendalikan arus listrik dengan efisien menjadikannya pilihan yang populer di antara para insinyur dan penghobi elektronik untuk berbagai proyek dan aplikasi.

FAQ

• Bisakah saya mengganti D882 dengan transistor PNP?
  • Mengganti transistor NPN dengan PNP tidak disarankan karena perbedaan dalam cara mereka mengendalikan arus. Untuk menjaga fungsi rangkaian tetap optimal, gunakan pengganti NPN yang sesuai.
• Apa yang terjadi jika saya menggunakan pengganti dengan arus maksimal yang lebih rendah?
  • Menggunakan transistor dengan arus maksimal yang lebih rendah dari yang dibutuhkan dapat menyebabkan transistor cepat panas, yang pada gilirannya dapat merusak transistor itu sendiri atau komponen lain dalam rangkaian. Selalu pilih pengganti dengan arus maksimal yang setara atau lebih tinggi.

Penutup

Memilih persamaan transistor D882 yang tepat adalah langkah krusial dalam menjamin kesuksesan proyek elektronik Anda. Dengan pemahaman yang mendalam tentang spesifikasi dan aplikasi, serta memanfaatkan sumber informasi yang tepat, Anda dapat memilih pengganti yang tidak hanya memenuhi tetapi bahkan mungkin melampaui ekspektasi. Bereksperimen dengan berbagai pengganti dapat membuka peluang baru untuk inovasi dan peningkatan dalam proyek Anda. Selamat bereksperimen, dan semoga proyek Anda berjalan dengan sukses!
